Buses

Son rutas o caminos físicos (cables) entre los componentes de un ordenador. Los buses han evolucionado de acuerdo a los avances de los ordenadores, para ayudar a la velocidad de procesamiento.

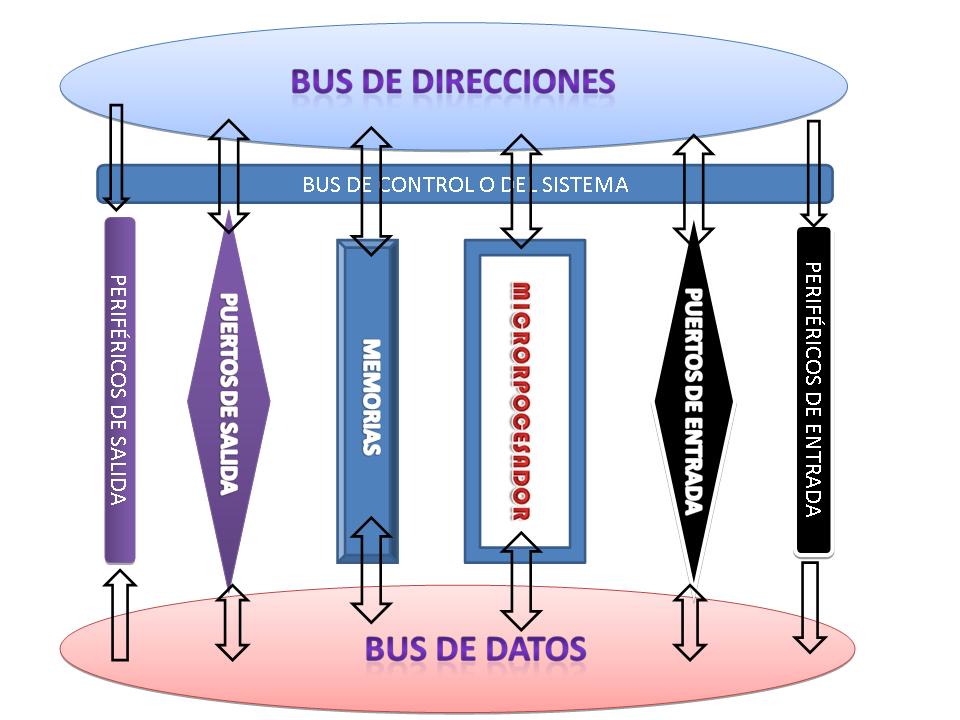

Tipos de buses:
• Bus de datos.
• Bus de direcciones.

Bus de Datos

Conjunto de pistas (cables) por las cuales viajan datos o pulsos, desde y hacia el procesador. Estos cables conectan la CPU con la memoria y el resto de los dispositivos de hardware.

Bus de Direcciones

Pistas (cables) por donde viajan las direcciones de memoria, que permiten acceder a los datos y programas del ordenador. Estos cables conectan la CPU y la memoria RAM.

Tipos de dispositivos

Disquetes Magnéticos:

Discos Duros:

Cintas magnéticas:

Otros dispositivos de almacenamiento:

Tarjeta Madre, Chipset.

La Placa Base,
el elemento principal de todo ordenador:

El Chipset

¿QUE ES?

Es el conjunto (set) de chips que controlan funciones especiales del computador, tales como la forma en que interactúa el procesador con la memoria RAM
o con la memoria Caché, el control de los puertos y ranuras.

De la calidad y características del chipset dependerán:
• La obtención del máximo rendimiento del procesador.
• La posibilidad de actualización del ordenador.
• El uso de ciertas tecnologías más avanzadas para
memorias y periféricos.

¿CUALES SON SUS FUNCIONES?
El chipset caracteriza y delimita las propiedades de la placa, es una memoria ROM, y coordina la relación el microprocesador con los otros componentes.

Mapa de Karnaugh

Un mapa de Karnaugh (también conocido como tabla de Karnaugh o diagrama de Veitch, abreviado como Mapa-K o Mapa-KV) es un diagrama utilizado para la simplificación de funciones algebraicas Booleanas. El mapa de Karnaugh fue inventado en 1950 por Maurice Karnaugh, un físico y matemático de los laboratorios Bell.

Los mapas de Karnaugh reducen la necesidad de hacer cálculos extensos para la simplificación de expresiones booleanas, aprovechando la capacidad del cerebro humano para el reconocimiento de patrones y otras formas de expresión analítica, permitiendo así identificar y eliminar condiciones muy inmensas.El mapa de Karnaugh consiste en una representación bidimensional de la tabla de verdad de la función a simplificar. Puesto que la tabla de verdad de una función de N variables posee 2N filas, el mapa K correspondiente debe poseer también 2Ncuadrados. Las variables de la expresión son ordenadas en función de su peso y siguiendo el código Gray, de manera que sólo una de las variables varía entre celdas adyacentes. La transferencia de los términos de la tabla de verdad al mapa de Karnaugh se realiza de forma directa, albergando un 0 ó un 1, dependiendo del valor que toma la función en cada fila. Las tablas de Karnaugh se pueden utilizar para funciones de hasta 6 variables.

Clonezilla

¿QUÉ ES?

Clonezilla es un software libre de recuperación ante desastres, sirve para la clonación de discos y particiones.
Clonezilla está diseñado por Steven Shaiu y desarrollado por el NCHC LABS en Taiwán.
Clonezilla ofrece soporte multicast similares a Norton Ghost Corporate Edition.

Práctica Clonezilla:

Tipos de Monitores

EL MONITOR
El monitor de computadora o pantalla de ordenador, aunque también es común llamarlo pantalla, es un dispositivo de salida que, mediante una interfaz muestra los resultados del procesamiento de un ordenador.


Tipos de monitores:
-Monitores LCD:
Estos monitores suelen ser digitales y tienen las siguientes ventajas e inconvenientes:
Ventajas:
- El grosor de los monitores de LCD es inferior por lo que se pueden utilizar en portátiles.
-La geometría es siempre perfecta.
-Cada punto se encarga de dejar o no pasar la luz.
Inconvenientes:
-Sólo pueden reproducir fielmente la resolución nativa, con el resto se ve un borde negro o se ve difuminado.
-Por sí solas no producen luz, necesitan una fuente externa.

-Monitores CRT:
Son los monitores analógicos y sus características son:
Ventajas:
-Permiten reproducir una mayor variedad cromática.
-Distintas resoluciones se pueden ajustar al monitor.
Inconvenientes:
-Ocupan más espacio.
-Los modelos antiguos tienen la pantalla curva.
-Los campos eléctricos afectan al monitor.

Monitor LCD

Monitor CRT

Gas plasma

Las pantallas de descarga de gas (o gas plasma) usan la descarga de luz visible desde un gas, usualmente neón, el cual ha sido cargado eléctricamente. Una pantalla de panel plano tiene celdas llenas de neón, las cuales contienen electrodos. La corriente eléctrica puede ser conducida por líneas específicas y pasadas por el neón en las intersecciones. Esto energiza las moléculas de gas en la intersección, iluminando ese punto específico (píxel).

Monitor Plasma

Proyector
El proyector es un sistema de salida de video, el cual no integra la pantalla en el cajón principal. En su lugar, la pantalla proyectora proyecta rayos de colores individuales (así como rojo, verde y azul) a una pantalla externa, como los proyectores de películas.

Los rayos de colores son regulados para que los colores se proyecten sobre la pantalla, dando colores secundarios (así como naranja y violeta).

Las pantallas proyectoras son populares para realizar presentaciones en cuartos grandes para ser vistos por muchas personas, los proyectores pueden ser montados en el techo, fuera de la vía de los espectadores, y las imágenes proyectadas son más grandes.

Dispositivos de interconexión

Dispositivos de Interconexión

Dos ordenadores pueden conectarse entre sí de múltiples maneras: por el puerto paralelo, por el puerto USB, con Firewire o conectando sus tarjetas de red con un latiguillo cruzado. Cuando hay que conectar más dispositivos entre sí hay que emplear algún dispositivo de interconexión.

Ethernet se concibió como un bus → el cable era el único medio al que se conectan todos los dispositivos. Esto conllevaba:
●Problemas para cablear un edificio
●Propenso a errores: un corte en el cable deja a todos sin red
Se impuso la topología en estrella: se adapta bien a cablear edificios y los errores se localizan fácilmente.

Se necesitan dispositivos de interconexión:
●HUB
●AP o Punto de Acceso.
●SWITCH
●ROUTER








Dispositivo de interconexión. HUB

Los repetidores o hubs son unos dispositivos de interconexión cuya función es permitir aumentar la distancia alcanzada por la red. Para ello, estos dispositivos se conectan a la red en un punto y simplemente regeneran las señales recibidas en dicho punto, no realizando ninguna acción adicional.
Además permiten aumentar el número de equipos conectados a la red cumpliendo las normativas. Existen dos tipos, unos para las redes cableadas y otros para las redes inalámbricas

Un HUB (concentrador) trabaja como un repetidor multipuerto, lo que recibe por una boca lo copia en las demás
Va copiando bit a bit, por lo que no puede gestionar dos tramas que le lleguen a la vez.






●Sigue habiendo colisiones si dos estaciones transmiten a la vez

●Todos los puertos han de ser de la misma velocidad

●El ancho de banda se reparte entre todas las máquinas conectadas










Dispositivos de interconexión. Switch.

Es un dispositivo digital lógico de interconexión de redes de computadoras que opera en la capa de enlace de datos del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.

Un switch, antes de transmitir los bits que recibe, los almacena → hace Store-and-Forward

Lee la dirección MAC de la trama y la envía por la boca correspondiente

●Desaparecen casi totalmente las colisiones

●Los puertos pueden tener diferentes velocidades e incluso emplear distintos  medios: 10/100/1000 Mbps o fibra en un par de puertos y par trenzado en el resto

●Pueden conectarse entre sí en cascada.

Dispositivos de interconexión. Router.

Los routers son dispositivos de nivel 3 (Nivel de Red en el modelo OSI) que permiten segmentar la red y elegir la ruta óptima que deben seguir los mensajes enviados desde un equipo a otro. Al igual que los dispositivos anteriores, puentes y switches, los routers dividen la red en segmentos. Además de dividir la red en subredes, los routers permiten determinar la ruta que deben seguir los mensajes hasta el siguiente router, teniendo en cuenta el destino Para ello, evalúan los diferentes caminos posibles y eligen la mejor opción Además, los routers pueden interconectar distintas redes de área local Existen dos tipos de routers, cableados e inalámbricos.

La diferencia entre un router y los dispositivos ya mencionados (hub y switch) es que el router interconecta dos redes distintas mientras que los otros interconectan los distintos dispositivos de una misma red local.

Dispositivos de interconexión. Punto de acceso.

Un punto de acceso es un dispositivo que realiza el control de acceso al medio de los clientes de una red de área local inalámbrica y que permite la conexión con redes cableadas haciendo funciones de puente. Hace de transmisor central y receptor de las señales de radio en una red Wireless.
